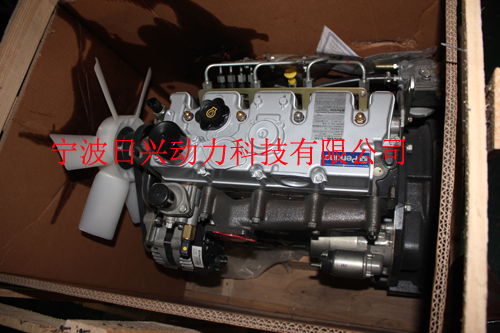

Perkins1204e-e44tta和1206e-e66ta柴油發動機故障維修與排除技術

Perkins1204e-e44tta和1206e-e66ta柴油發動機電子故障排除

下面的信息提供了一個通用的Perkins1204e-e44tta和1206e-e66ta控制系統的描述，

Perkins1204e-e44tta和1206e-e66ta測試和調整的詳細控制系統

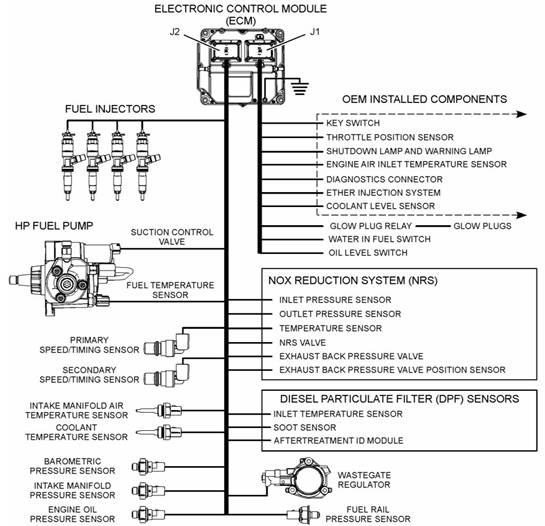

Perkins1204e-e44發動機電子控制電路原理

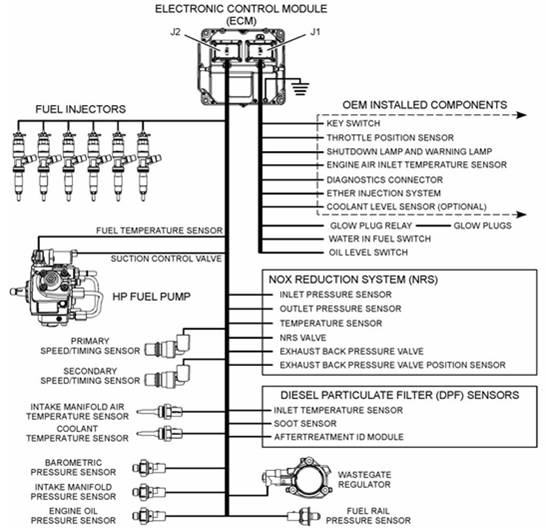

Perkins1206e-e66發動機電子控制電路原理

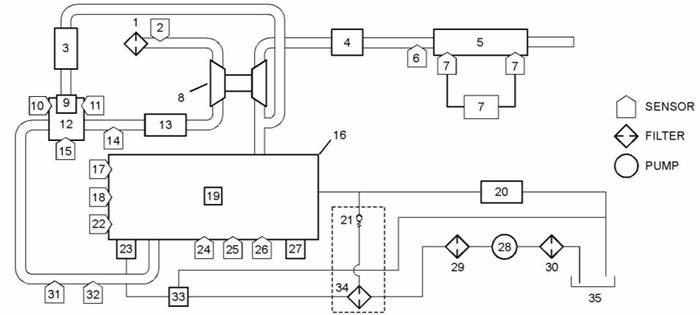

對于單一的渦輪增壓器發動機Perkins1204e1206e原理圖

（1）Perkins1204e1206e空氣濾清器

（13）Perkins1204e1206e空氣冷卻器

（25）Perkins1204e1206e油壓傳感器

（2）Perkins1204e1206e進氣溫度傳感器

（3）Perkins1204e1206eNRS冷卻器

（14）Perkins1204e1206e旁通閥調節器

（15）Perkins1204e1206eNRS出口壓力傳感器

（16）發動機

（17）Perkins1204e1206e冷卻液溫度傳感器

（18）Perkins1204e1206e初級速度/定時傳感器

（19）Perkins1204e1206e燃油噴射器

（26）Perkins1204e1206e氣壓傳感器

（27）Perkins1204e1206e電子控制

（28）Perkins1204e1206e電動燃油泵

（29）Perkins1204e1206e原燃料fi濾波器

（4）Perkins1204e1206e排氣回壓閥

（5）柴油氧化催化劑（文件）和柴油顆粒過濾器（DPF）

（6）DPF進氣溫度傳感器

（7）Perkins1204e1206e煙塵傳感器

（8）Perkins1204e1206e渦輪增壓器

（9）閥

（10）Perkins1204e1206e溫度傳感器

（11）Perkins1204e1206eNRS進氣壓力傳感器

（12）NRS混合器

（30）在線濾油機

（31）Perkins1204e1206e進氣歧管壓力傳感器

（32）Perkins1204e1206e進氣歧管空氣溫度傳感器

（33）Perkins1204e1206e輸送泵入口調節器

（34）輔助燃料fi濾波器

（35）燃料箱

（20）返回燃料冷卻器

（21）返回燃油壓力溢流閥

（22）二級速度/定時傳感器

（23）高壓燃油泵/轉讓泵/燃油溫度傳感器

（24）Perkins1204e1206e燃油壓力傳感器
