道依茨BF6M1013柴油發動機活塞冷卻噴嘴

F2L1011、F3L1011、F4L1011、F2L912/3、F3L912/3、F4L912/3、BF4L914、BF4M1011F、F4M1011F、F3M1011F、BF4M2012、BF4M1013、F8L413

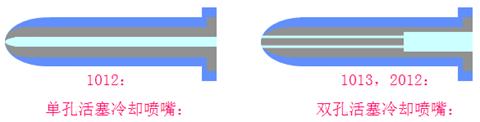

    向活塞體內部噴射潤滑油實現活塞冷卻。塑料制成的活塞冷卻噴嘴裝在主軸承座內。安裝時不需要對準。

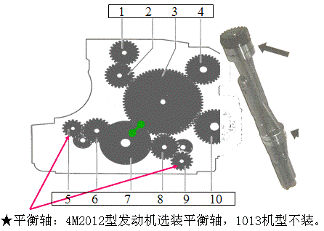

道依茨BF6M1013柴油發動機正時齒輪：正時齒輪做好標識，安裝時對準。

1.調速器驅動齒輪，2.惰輪，3.凸輪軸齒輪，4.液壓泵齒輪，5.平衡軸齒輪，6.惰輪，7.曲軸齒輪，8.惰輪，9.平衡軸齒輪，10.壓縮機齒輪，
