康明斯QSX15柴油發動機示意圖

發動機視圖

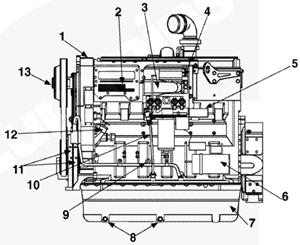

 QSX15 — 進氣側（發電用）

1齒輪室，2發動機銘牌，3進氣，4燃油泵，5燃油濾清器，6起動馬達，7油底殼，8放油口，9曲軸正時觸針端口，10機油尺，11減振器，12機油加注口/盤車裝置，13風扇輪轂。

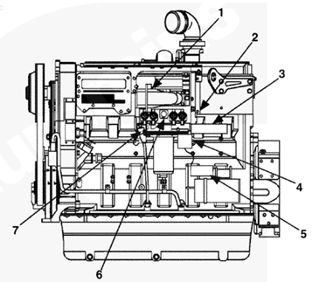

 QSX15 — 進氣側（燃油系統）發電用

1進氣歧管壓力/溫度傳感器，2燃油回油管，3燃油進口管接頭/進口濾清器殼體，4燃油加注泵，5加注泵跨接線束/繼電器，6燃油切斷閥，7機油壓力/溫度傳感器。

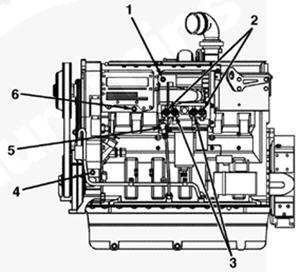

 QSX15 — 進氣側

1凸輪軸位置傳感器，2供油執行器，3正時執行器，4曲軸位置傳感器，5供油壓力傳感器，6大氣壓力傳感器。

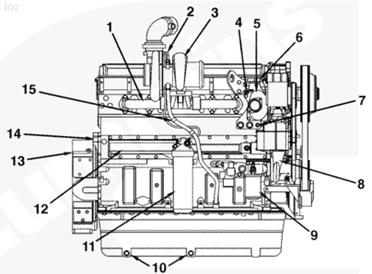

 QSX15 — 排氣側

1排氣歧管，2渦輪增壓器機油進口，3渦輪增壓器，4節溫器殼通風口，5節溫器殼，6發動機冷卻液出口，7冷卻液溫度傳感器，8水泵，9冷卻液濾清器，10發動機放油口，11組合式全流/旁通機油濾清器，12機油冷卻器，13飛輪殼，14發動機生產序號（ESN），15渦輪增壓器機油回油口。

 QSX15 — 燃油輸送殼體（前視圖）

1加注旁通閥（內部），2 320-psi 壓力調節器，3 36-mc 濾清器濾網，4燃油進口管接頭/進口濾清器殼，5快斷壓力鎖片 — 吸入側，6燃油加注泵，7燃油濾清器，8 250-psi 壓力調節器，9燃油切斷閥，10快斷壓力鎖片 — 壓力側，11燃油壓力傳感器，12前油軌執行器，13前正時執行器，14后正時執行器，15后油軌執行器，16燃油泵總成。
