三菱R16柴油發動機后部裝置的檢測、修理

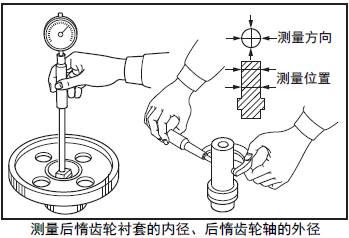

2.1 測量三菱R16柴油發動機后三菱R16柴油發動機惰齒輪襯套內徑和三菱R16柴油發動機后三菱R16柴油發動機惰齒輪軸外徑

測量三菱R16柴油發動機后三菱R16柴油發動機惰齒輪襯套的內徑和三菱R16柴油發動機后三菱R16柴油發動機惰齒輪軸的外徑。超過極限值時，更換新的搖臂襯套或三菱R16柴油發動機搖臂軸。

注: 更換三菱R16柴油發動機惰齒輪襯套后適用時，對三菱R16柴油發動機惰齒輪襯套的內徑進行鉸削加工。

檢測項目	公稱值	標準值	限定值
三菱R16柴油發動機后三菱R16柴油發動機惰齒輪襯套的內徑	ø65 mm	65.000 ～ 65.030 mm	65.060 mm
三菱R16柴油發動機后三菱R16柴油發動機惰齒輪軸的外徑	ø65 mm	64.951 ～ 64.970 mm	64.900 mm

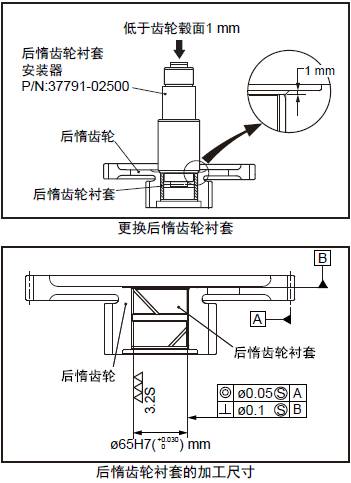

2.2 更換三菱R16柴油發動機后三菱R16柴油發動機惰齒輪襯套

(1) 使用襯套安裝器的拆卸端將三菱R16柴油發動機后三菱R16柴油發動機惰齒輪襯套拆出。

(2) 三菱R16柴油發動機后三菱R16柴油發動機惰齒輪襯套的油槽如圖示方向放置，使用襯套安裝器的裝入端將三菱R16柴油發動機后三菱R16柴油發動機惰齒輪襯套從大齒輪側壓入。

(3) 對壓入后的三菱R16柴油發動機后三菱R16柴油發動機惰齒輪襯套內徑進行鉸孔加工，加工尺寸如圖示。

注: 三菱R16柴油發動機后三菱R16柴油發動機惰齒輪襯套是以半成品狀態提供的，因此壓入后必須進行鉸孔加工。

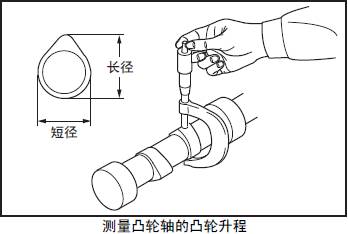

2.3 測量三菱R16柴油發動機凸輪軸的凸輪升程

測量各凸輪的長徑和短徑，求出凸輪升程。超過極限值時更換新的三菱R16柴油發動機凸輪軸

檢測項目

零件編號

標準值

限定值

凸輪升程

( 長徑- 短徑)

右: 37705-10300

左: 37705-10400

（重迭角度 93°）

9.207 ～ 9.287 mm

8.931 mm

右: 37705-20100

左: 37705-20200

（重迭角度 61°）

2.4 測量三菱R16柴油發動機凸輪軸的跳動量

測量三菱R16柴油發動機凸輪軸的全幅跳動量。超過極限值時，用壓力機校正三菱R16柴油發動機凸輪軸或更換新品。

注: 使用千分表，回轉三菱R16柴油發動機凸輪軸一周測量指針的跳動量。

檢測項目	備注	標準值	限定值
三菱R16柴油發動機凸輪軸的跳動量	全幅	0.05 mm 以下0.08	0.08 mm

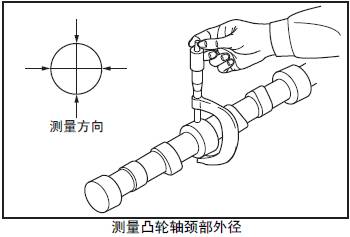

2.5 測量三菱R16柴油發動機凸輪軸頸部外徑

測量三菱R16柴油發動機凸輪軸頸部正交兩個方向的外徑。超過極限值時更換新的三菱R16柴油發動機凸輪軸。

2.6 檢測三菱R16柴油發動機凸輪軸襯套

(1) 三菱R16柴油發動機凸輪軸襯套的內表面有損傷、腐蝕或剝離等異常時，更換新品。

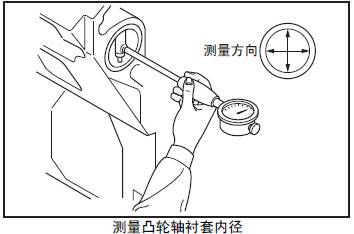

(2) 三菱R16柴油發動機凸輪軸襯套安裝在三菱R16柴油發動機三菱R16柴油發動機缸體的狀態下，測量三菱R16柴油發動機凸輪軸襯套的內徑。超過極限值時更換新的三菱R16柴油發動機凸輪軸襯套。

注: 測量內徑時，注意不要損傷三菱R16柴油發動機凸輪軸襯套的內面。

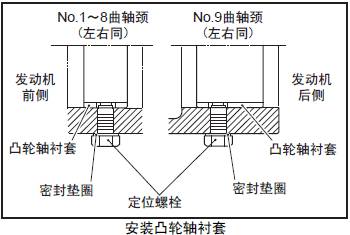

2.7 更換三菱R16柴油發動機凸輪軸襯套

(1) 從三菱R16柴油發動機三菱R16柴油發動機缸體側面拆卸定位螺栓，拆出三菱R16柴油發動機凸輪軸襯套。

(2) 三菱R16柴油發動機三菱R16柴油發動機缸體的定位螺栓孔和三菱R16柴油發動機凸輪軸襯套的定位螺栓孔對準后，安裝三菱R16柴油發動機凸輪軸襯套，用定位螺栓固定。

3. 前部裝置的檢測、修理

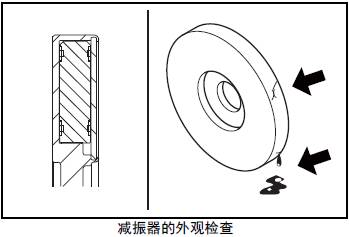

3.1 三菱R16柴油發動機減振器的外觀檢查

檢查外觀有無龜裂，端板有無鼓脹變形，有無硅油漏泄，有無因過熱引起的油漆變色或剝落。發現有異常時更換新品。

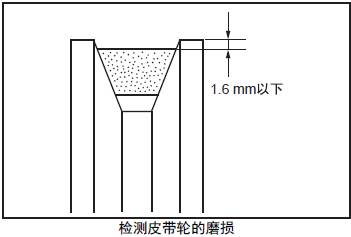

3.2 檢測三菱S16柴油機皮帶輪( 三菱S16柴油機皮帶輪配置規格)

檢測三菱S16柴油機皮帶輪槽有無磨損。

(1) 檢測三菱S16柴油機皮帶輪的下陷狀況。

(2) 用新的皮帶緊卷在三菱S16柴油機皮帶輪的皮帶槽內。

(3) 從三菱S16柴油機皮帶輪的外周側面測量，皮帶下沉1.6 mm 以上時，更換新的三菱S16柴油機皮帶輪。

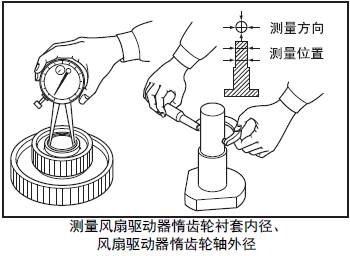

3.3 測量三菱R16柴油發動機風扇驅動器三菱R16柴油發動機惰齒輪襯套內徑、三菱R16柴油發動機風扇驅動器三菱R16柴油發動機惰齒輪軸外徑( 三菱R16柴油發動機風扇配置規格)

測量三菱R16柴油發動機風扇驅動器三菱R16柴油發動機惰齒輪襯套的內徑和三菱R16柴油發動機風扇驅動器三菱R16柴油發動機惰齒輪軸的外徑。超過極限值時，更換新的三菱R16柴油發動機風扇驅動器三菱R16柴油發動機惰齒輪總成或三菱R16柴油發動機風扇驅動器三菱R16柴油發動機惰齒輪軸。

注: 更換三菱R16柴油發動機惰齒輪襯套后使用時，對三菱R16柴油發動機惰齒輪襯套的內徑進行鉸削加工。

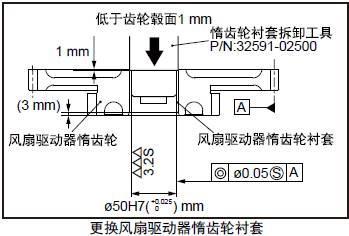

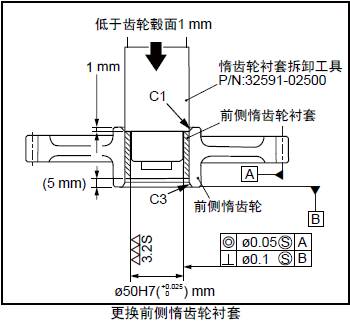

3.4 更換三菱R16柴油發動機風扇驅動器三菱R16柴油發動機惰齒輪襯套( 三菱R16柴油發動機風扇配置規格)

(1) 使用前三菱R16柴油發動機惰齒輪襯套拆卸工具的拆卸端將三菱R16柴油發動機風扇驅動器三菱R16柴油發動機惰齒輪襯套拆出。

(2) 使用三菱R16柴油發動機惰齒輪襯套拆卸工具的裝入端，從大齒輪端將三菱R16柴油發動機風扇驅動器三菱R16柴油發動機惰齒輪襯套壓入至齒輪轂的端面平齊。再用三菱R16柴油發動機惰齒輪襯套拆卸工具的拆卸端，將襯套端面壓入至低于齒輪轂端面約1mm。

(3) 對壓入后的三菱R16柴油發動機風扇驅動器三菱R16柴油發動機惰齒輪三菱R16柴油發動機惰齒輪襯套內徑進行鉸孔加工，加工尺寸如圖示。注: 三菱R16柴油發動機風扇驅動器三菱R16柴油發動機惰齒輪襯套是以半成品狀態提供的，因此壓入后必須進行鉸孔加工。
