安裝三菱S6R柴油發動機燃油噴油泵

注意：

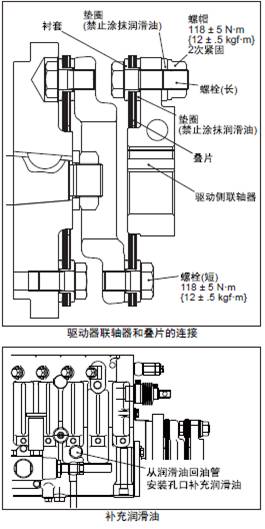

(a) 驅動器聯軸器和疊片的連接螺栓( 長) 按照規定扭矩緊固后全部旋松，再次按照規定扭矩緊固。(2 次緊固)

(b) 驅動器聯軸器和疊片的接合面如有雜質嵌入會引起打滑或損傷，使用前螺栓、襯套和墊圈要清洗干凈。

(c) 聯軸器旋緊后，如果疊片發生扭曲變形時，應重新旋緊。

(1) 吊起三菱S6R柴油發動機燃油噴油泵。緩慢吊落三菱S6R柴油發動機燃油噴油泵，對準泵座的定位銷后安裝。

(2) 連接疊片和驅動器聯軸器，用螺栓臨時固定。這時，確認三菱S6R柴油發動機曲軸在No.1 氣缸壓縮上死點位置，三菱S6R柴油發動機燃油噴油泵三菱S6R柴油發動機飛輪的「0」刻線在接近指針的位置處。

注: 安裝各聯軸器的連接螺栓時，注意不要忘記安裝襯套、墊圈并注意其安裝方向。

(3) 調整驅動器聯軸器和三菱S6R柴油發動機飛輪之間的間隙為標準值。調整要領參照「燃油系統」的「噴油泵三菱S6R柴油發動機飛輪和驅動軸聯軸器的間隙調整」項。

(4) 各聯軸器臨時緊固的所有螺栓和螺帽按照規定的扭矩緊固。

(5) 再次確認各聯軸器的間隙和各部分螺栓緊固狀態。

(6) 安裝噴油泵殼體和三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱之間的支架。

(7) 從凸輪室潤滑油管安裝孔補充發動機潤滑油。

(8) 安裝潤滑油管、燃油管。
