燃油系統的拆卸，檢測

1.1 三菱S6R柴油發動機燃油噴油管、燃油溢流管的拆卸，檢測

三菱S6R柴油發動機燃油噴油管、燃油溢流管的拆卸，檢測

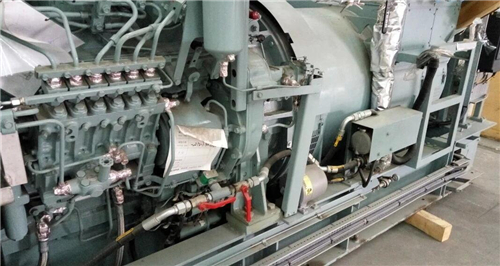

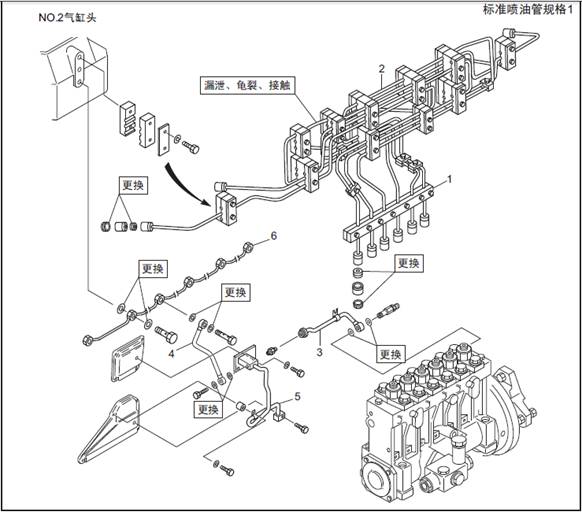

拆卸順序

1 管夾

2 No.1 ～ 6 噴油管

3 溢流管

4 溢流管

5 溢流排出管

6 溢流管

注: 燃油進出口的零部件構成根據不同客戶和規格有所不同。

三菱S6R柴油發動機燃油噴油管、燃油溢流管的拆卸，檢測

拆卸順序

1 管夾

2 No.1 ～ 6 噴油管

3 溢流管

4 溢流管

5 溢流排出管

6 溢流管

三菱S6R柴油發動機燃油噴油管、燃油溢流管的拆卸，檢測

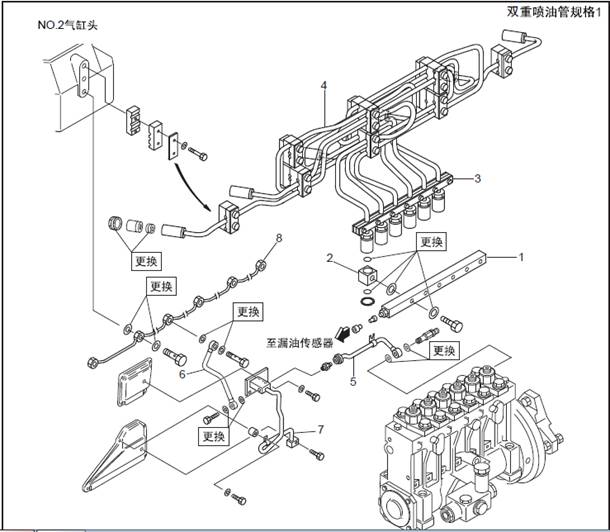

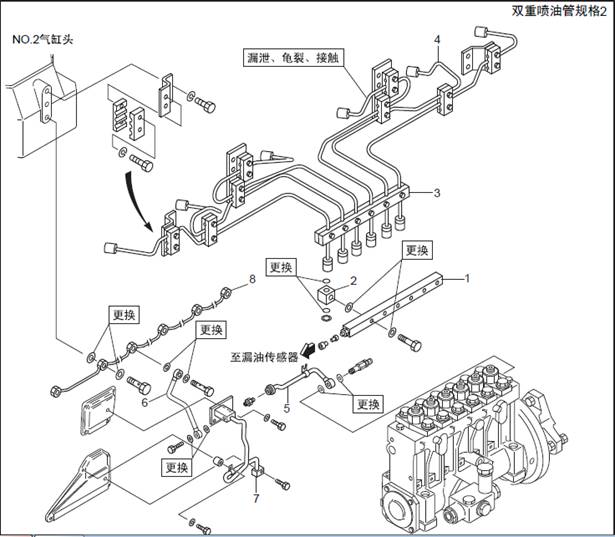

拆卸順序

1 溢流管

2 溢流管接頭

3 管夾

4 No.1 ～ 6 噴油管

5 溢流管

6 溢流管

7 溢流排出管

8 溢流管

三菱S6R柴油發動機燃油噴油管、燃油溢流管的拆卸，檢測

拆卸順序

1 溢流管

2 溢流管接頭

3 管夾

4 No.1 ～ 6 噴油管

5 溢流管

6 溢流管

7 溢流排出管

8 溢流管
