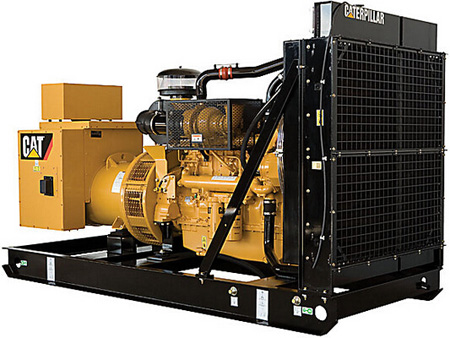

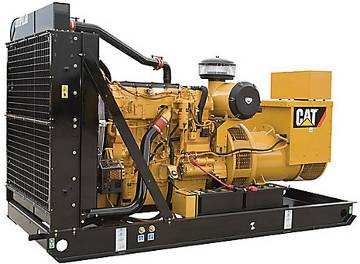

卡特彼勒陸地C15 ACERT TIER 2發電機組

卡特彼勒油氣解決方案

概述

生產石油和天然氣是一項復雜的任務，需要配備專門為油田設計的設備。 Cat C 系列油田柴油發電機組采用了堅固的設計，能夠經受油田中的惡劣條件的考驗。數十年的發動機制造經驗以及最新的電子裝置能夠?qū)崿F(xiàn)最高的性能、安全的操作、低排放以及簡化的操作員界面。全球的 Cat 代理商網絡是 Cat 發電機組的堅強后盾，可以隨時為您的業務提供技術支持、維修、零件和保修。C15 ACERT 油田柴油發電機組。在 50 和 60 Hz（1500 和 1800 rpm）時的額定值為 292-455 ekW（365-570 kVA），符合中國國 II 標準、 EPA Tier 2 等效排放標準、歐 II 等效排放標準。

發動機技術規格

最大額定值	455 ekW（570 kVA）
最小額定值	292 ekW（365 kVA）
排放/燃油策略	EPA Tier 2、 EPA Tier 3、歐 II 標準、中國國 II 標準
進氣方式	渦輪增壓式、空對空后冷式
歧管類型	干式
缸徑	137.2 mm
沖程	171.4 mm
排量	15.2 L
發動機控制和保護	ADEM A4
發電機組控制	EMCP 3.1
發電機	SR4B
卡特彼勒陸地發電機組燃油系統	MEUI
頻率（轉速）	50/60 Hz（1500/1800 rpm）

液體容量

燃油

柴油

尺寸

長度	3518.0 mm
寬度	1524.0 mm
高度	2110.0 mm
重量	4760.0 kg

優勢與特性

產品設計

堅固的結構可以經受惡劣的油田條件的考驗
出廠時完整無缺并能夠投入使用
C 系列發動機經過全球成千上萬次的現場驗證
重負荷油田底座專門為執行油田中的裝載/卸載作業而設計
超大型發電機最適合營地發電應用場合
易于清潔的重負荷卡特彼勒陸地發電機組冷卻系統最適合在高溫環境下作業，而且功率不會出現損耗

EMCP 3.1 控制面板

EMCP 3.1 提供完善的發電機組控制，包括發動機/發電機監控、計量和保護
分離式低壓（AC/DC）接入盒允許從單個點檢修附件接頭
簡化了操作員界面

通過全球 CAT 代理商網絡提供的產品支持

- 2200 多家代理商經銷店- 經過 Cat 工廠培訓的代理商技術人員將為您的 Cat 石油產品提供全面的服務- 全球范圍內的零件供應能力、服務和保修- 預防性維護協議可用于故障出現前的維修- S•O•SSM 計劃會將您的機油和冷卻液樣本與 Caterpillar 設立的標準進行比較，以確定：• 發動機內部部件的狀況• 是否存在有害的流體• 是否存在燃燒副產品• 特定于現場的換油周期

80 多年的發動機制造經驗

Caterpillar 擁有這些制造流程，能夠生產出高質量的可靠產品。

優勢與特性

標準/選裝設備

C15 ACERT TIER 2 標準設備

卡特彼勒陸地發電機組進氣系統

重負荷空氣濾清器

卡特彼勒陸地發電機組冷卻系統

安裝在組件上的散熱器（50°C）

在底座邊緣帶有閥門的冷卻液排放管

冷卻液液位傳感器

風扇和傳動帶護罩

冷卻液液位目測表

Cat 長效冷卻液

卡特彼勒陸地發電機組柴油排氣系統

干式排氣歧管

法蘭面出氣口

用分段套箍連接的不銹鋼伸縮接頭

卡特彼勒陸地發電機組燃油系統

帶集成式油水分離器的燃油粗濾清器

燃油細濾清器

燃油注油泵

燃油軟管

發電機

SR4B 無刷單軸承自勵磁

H 級絕緣

隨機串繞

IP23 防護

CDVR 3 相感應，帶有可選的電壓/頻率

3 個感應 CT 和一個電壓降 CT

海岸防護

發電機附件

右側加長的電纜接入盒

控制裝置

ADEM A4 ECU

EMCP 3 控制面板

卡特彼勒陸地發電機組潤滑系統

深槽（60 L）— 500 小時換油周期

高效機油濾清器

機油排放閥

煙霧處理系統

齒輪式潤滑油泵

安裝系統

鋼底架（滑動）

線性隔振 — 地震區 4

起動/卡特彼勒陸地發電機組充電系統

24 V 起動馬達

45 A 充電交流發電機

蓄電池架

常規

噴漆 — Caterpillar Yellow（不包括導軌和散熱器）（黑色光澤）

卡特彼勒陸地發電機組飛輪和飛輪外殼 — SAE 編號 1

帶皮帶輪的減振器

發動機吊耳

C15 ACERT TIER 2 選裝設備

卡特彼勒陸地發電機組進氣系統

預濾清器

卡特彼勒陸地發電機組柴油排氣系統

消音器

歧管和渦輪增壓器護罩

彎管

發電機

永久勵磁

超大型優質電動機

可以與永久勵磁發電機配合使用的防凝空間加熱器

頂部和底部電纜入口

起動/卡特彼勒陸地發電機組充電系統

帶切斷閥的水套水加熱器

蓄電池斷路開關

帶重負荷蓄電池的蓄電池架

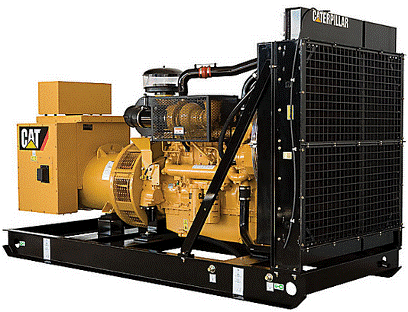

卡特彼勒陸地C15 ACERT TIER 4I發電機組

規格

概述

生產石油和天然氣是一項復雜的任務，需要配備專門為油田設計的設備。 Cat C 系列油田柴油發電機組采用了堅固的設計，能夠經受油田中的惡劣條件的考驗。數十年的發動機制造經驗以及最新的電子裝置能夠?qū)崿F(xiàn)最高的性能、安全的操作、低排放以及簡化的操作員界面。全球的 Cat 代理商網絡是 Cat 發電機組的堅強后盾，可以隨時為您的業務提供技術支持、維修、零件和保修。C15 ACERT 油田柴油發電機組。在 60 Hz（1800 rpm）時的額定值為 450 ekW（562 kVA），符合 EPA Tier 4 Interim 排放標準。

發動機技術規格

最大額定值	450 ekW（562 kVA）
最小額定值	450 ekW（562 kVA）
排放/燃油策略	EPA Tier 4 Interim
進氣方式	渦輪增壓后冷式
歧管類型	干式
缸徑	137.2 mm
沖程	171.4 mm
排量	15.2 L
發動機控制和保護	ADEM A4
發電機組控制	EMCP 4.2
發電機	SR4B
卡特彼勒陸地發電機組燃油系統	MEUI
頻率（轉速）	60 Hz（1800 rpm）

液體容量

燃油

柴油

尺寸

長度	3505.0 mm
寬度	1524.0 mm
高度	2108.0 mm
重量	4726.0 kg

規格

優勢與特性

低排放

- 符合 EPA Tier 4 Interim 排放標準
- 借助 Caterpillar 氮氧化物減少系統（NRS），無需使用后處理系統即可減少排放

產品設計

高級數字發動機管理

ADEM A4 卡特彼勒陸地發電機組控制系統提供了集成的發動機控制、監控和保護功能。
ADEM A4 的改進方面包括：
- 用戶界面
- 顯示系統
- 停機控制裝置
- 系統診斷程序

EMCP 4.2 控制面板

- 集成的卡特彼勒陸地發電機組控制系統和通信網關
- EMCP 4.2 是標準配置，提供基本的發動機/發電機監控、計量和保護，開放的協議允許進行簡單的集成
- 具有更高級的選項，包括功率計量、Modbus 能力以及可編程離散輸出

通過全球 CAT 代理商網絡提供的產品支持

80 多年的發動機制造經驗

Caterpillar 擁有這些制造流程，能夠生產出高質量的可靠產品。

規格

優勢與特性

標準/選裝設備

C15 ACERT TIER 4I 標準設備

卡特彼勒陸地發電機組進氣系統

重負荷雙濾芯空氣濾清器

保養指示器

卡特彼勒陸地發電機組冷卻系統

安裝在組件上的散熱器（50°C）
